Ортопедические элементы для имплантатов с коническим соединением - С1
Формирователи десны для имплантатов с коническим соединением С1

Узкая ортопедическая платформа имплантата С1
Узкие формирователи

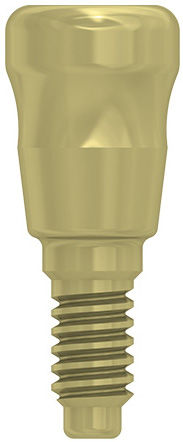

CN-H0333
Высота - 3 мм
Диаметр - 3,3 мм

CN-H0433
Высота - 4 мм
Диаметр - 3,3 мм

CN-H0533
Высота - 5 мм
Диаметр - 3,3 мм

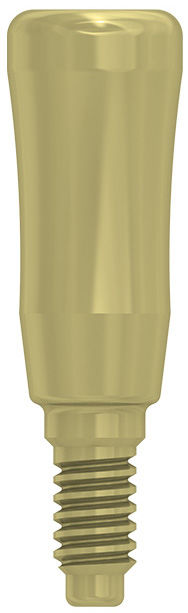

CN-H0633
Высота - 6 мм
Диаметр - 3,3 мм

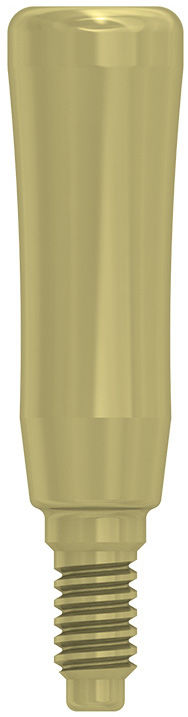

CN-H0833
Высота - 8 мм
Диаметр - 3,3 мм
Стандартные формирователи

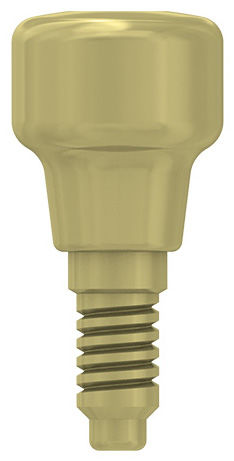

CN-HS340
Высота - 3 мм
Диаметр - 4 мм

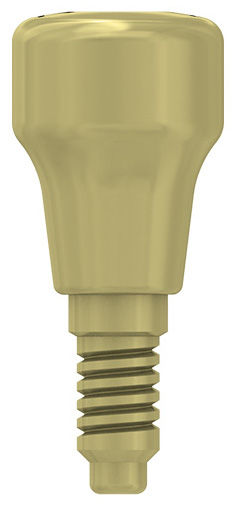

CN-HS440
Высота - 4 мм
Диаметр - 4 мм

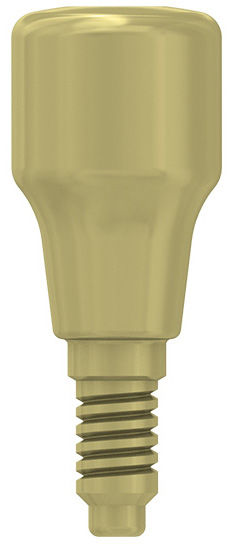

CN-HS540
Высота - 5 мм
Диаметр - 4 мм

CN-HS640
Высота - 6 мм
Диаметр - 4 мм

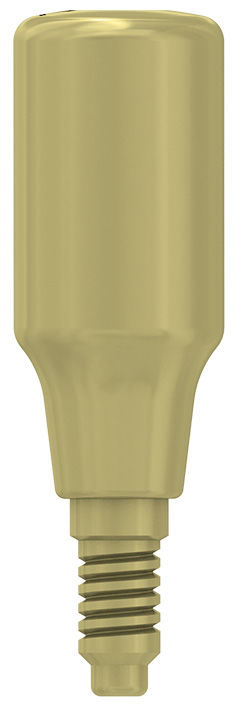

CN-HS840
Высота - 8 мм
Диаметр - 4 мм
Анатомические формирователи

CN-HA248
Высота - 2 мм
Диаметр - 4,8 мм

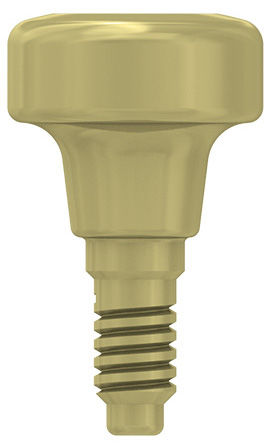

CN-HA348
Высота - 3 мм
Диаметр - 4,8 мм

CN-HA448
Высота - 4 мм
Диаметр - 4,8 мм

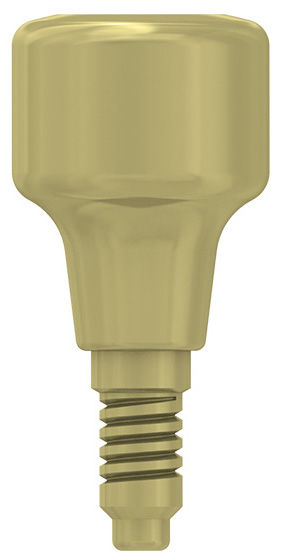

CN-HA548
Высота - 5 мм
Диаметр - 4,8 мм

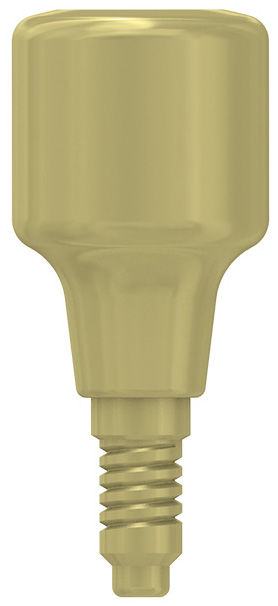

CN-HA648
Высота - 6 мм
Диаметр - 4,8 мм

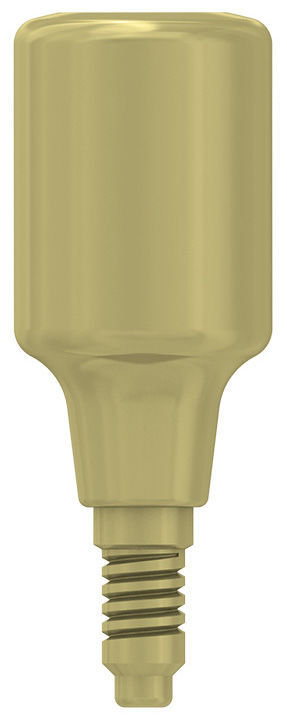

CN-HA848
Высота - 8 мм
Диаметр - 4,8 мм

Стандартная ортопедическая платформа имплантата С1
Узкие формирователи

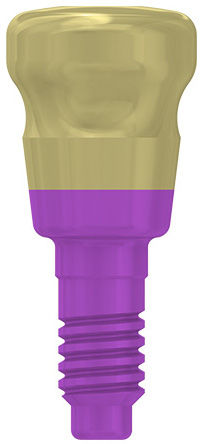

CS-H0339
Высота - 3 мм
Диаметр - 3,9 мм

CS-H0439
Высота - 4 мм
Диаметр - 3,9 мм

CS-H0539
Высота - 5 мм
Диаметр - 3,9 мм

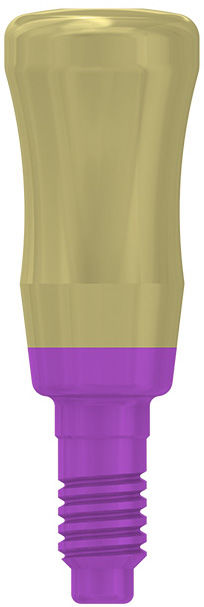

CS-H0639
Высота - 6 мм
Диаметр - 3,9 мм

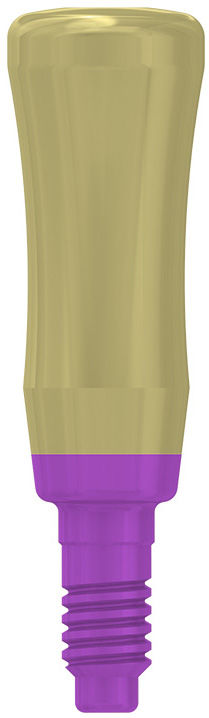

CS-H0839
Высота - 8 мм
Диаметр - 3,9 мм
Стандартные формирователи

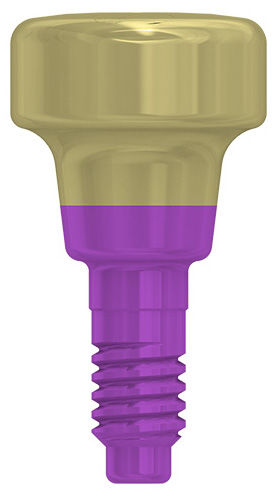

CS-HS248
Высота - 2 мм
Диаметр - 4,8 мм

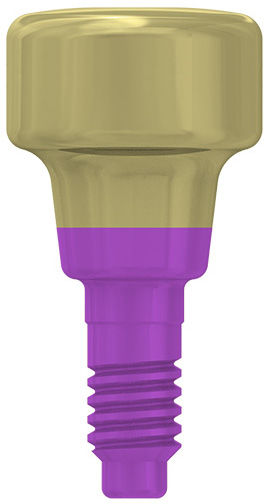

CS-HS348
Высота - 3 мм
Диаметр - 4,8 мм

CS-HS448
Высота - 4 мм
Диаметр - 4,8 мм

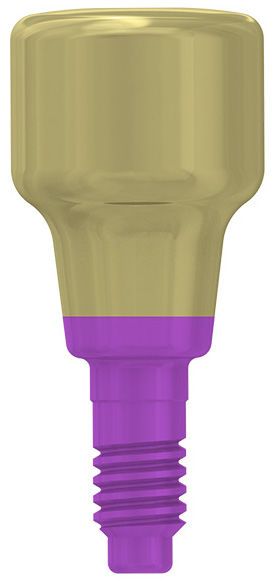

CS-HS548
Высота - 5 мм
Диаметр - 4,8 мм

CS-HS648
Высота - 6 мм
Диаметр - 4,8 мм

CS-HS848
Высота - 8 мм
Диаметр - 4,8 мм
Анатомические формирователи

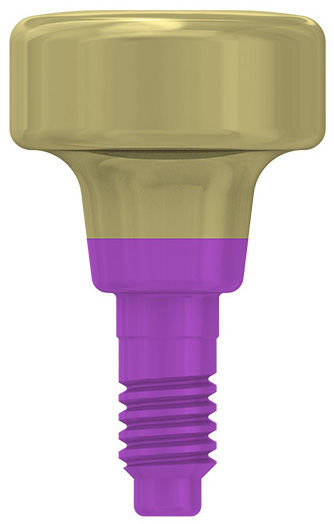

VS-HS358
Высота - 3 мм
Диаметр - 5,8 мм

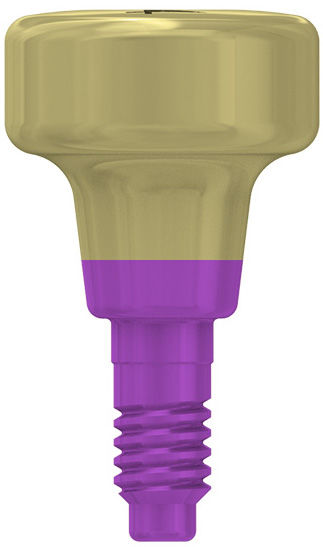

VS-HS458
Высота - 4 мм
Диаметр - 5,8 мм

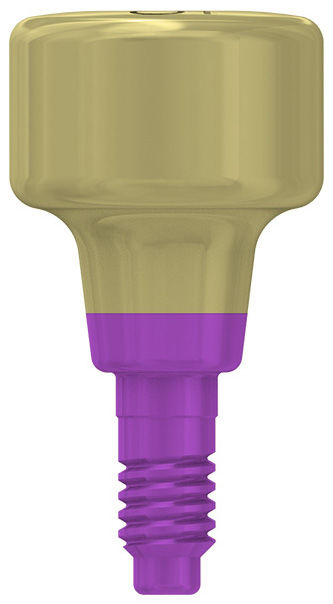

VS-HS558
Высота - 5 мм
Диаметр - 5,8 мм

VS-HS658
Высота - 6 мм
Диаметр - 5,8 мм

VS-HS858
Высота - 8 мм
Диаметр - 5,8 мм

Широкая ортопедическая платформа имплантата С1
Стандартные формирователи

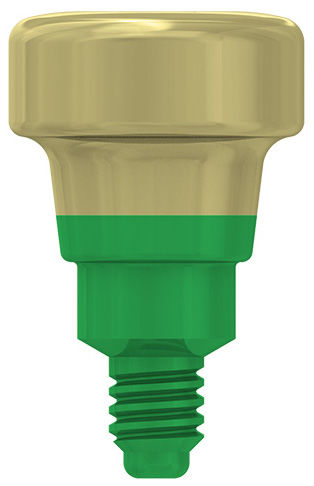

CW-HS355
Высота - 3 мм
Диаметр - 5,5 мм

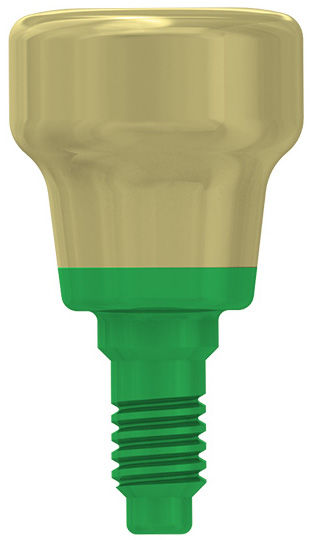

CW-HS455
Высота - 4 мм
Диаметр - 5,5 мм

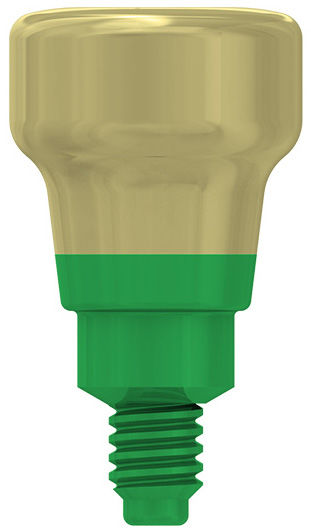

CW-HS555
Высота - 5 мм
Диаметр - 5,5 мм
Анатомические формирователи

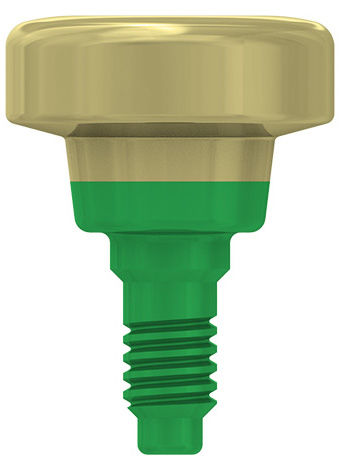

CW-HA263
Высота - 2 мм
Диаметр - 6,3 мм

CW-HA363
Высота - 3 мм
Диаметр - 6,3 мм

CW-HA563
Высота - 5 мм
Диаметр - 6,3 мм
Слепочные трансферы и аналоги для имплантатов
с коническим соединением С1

Узкая ортопедическая платформа имплантата С1
Закрытая ложка

CN-IT300
Слепочный трансфер закрытой ложки с пластиковым колпачком

CN-IС401
Слепочный трансфер закрытой ложки
Длина - 11 мм

CN-IС405
Слепочный трансфер закрытой ложки
Длина - 15 мм

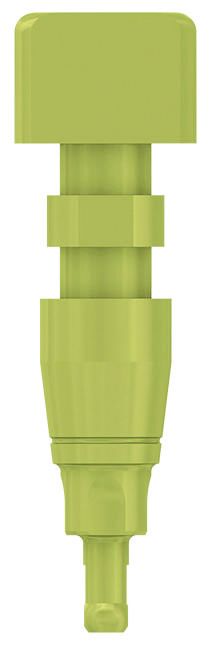

CN-PF330
Слепочная головка
Длина - 16 мм
Открытая ложка

CN-IO331
Длина - 11 мм
Диаметр - 3,3 мм

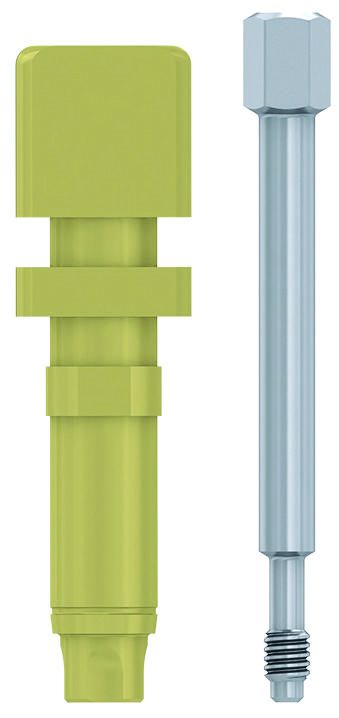

CN-IO335
Длина - 15 мм
Диаметр - 3,3 мм

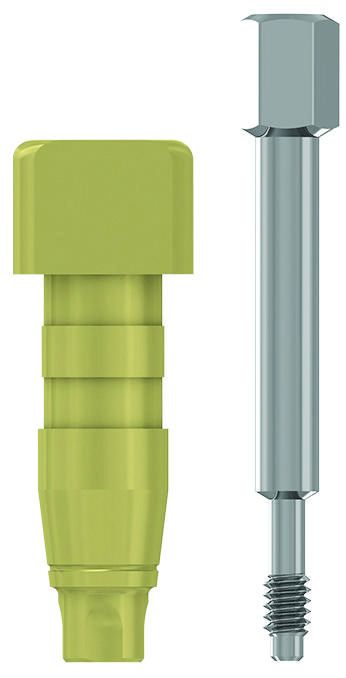

CN-IO330
Длина - 11 мм
Диаметр - 4 мм

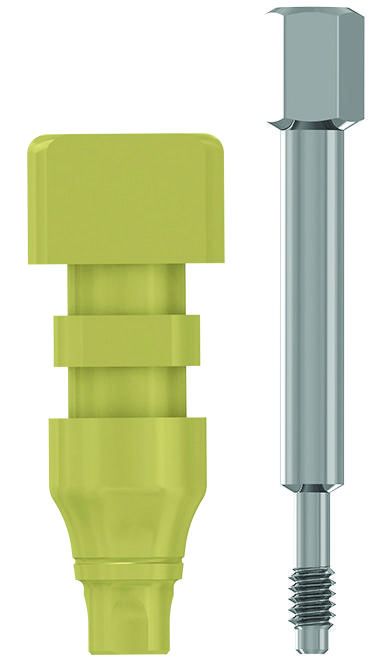

CN-IO405
Длина - 15 мм
Диаметр - 4 мм
Аналог

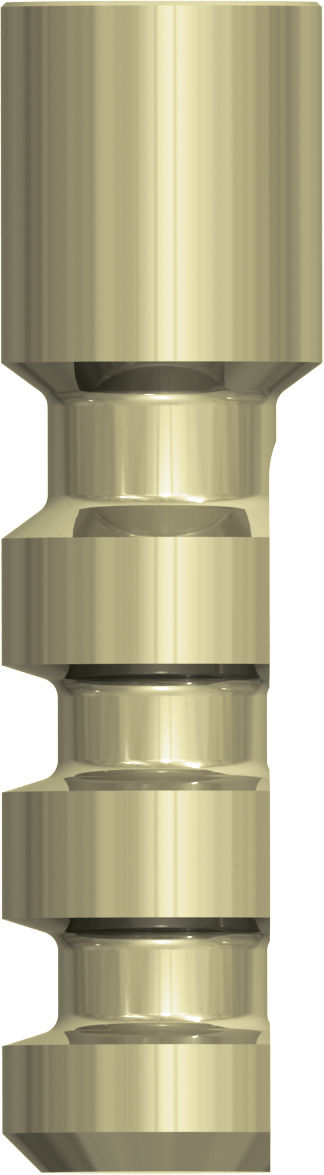

CN-RSM10
Аналог имплантата
Узкая платформа

Стандартная ортопедическая платформа имплантата С1
Закрытая ложка

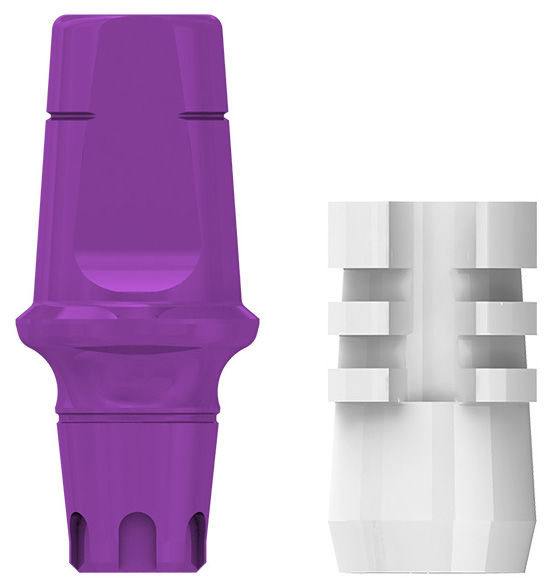

CS-IT300
Слепочный трансфер закрытой ложки с пластиковым колпачком

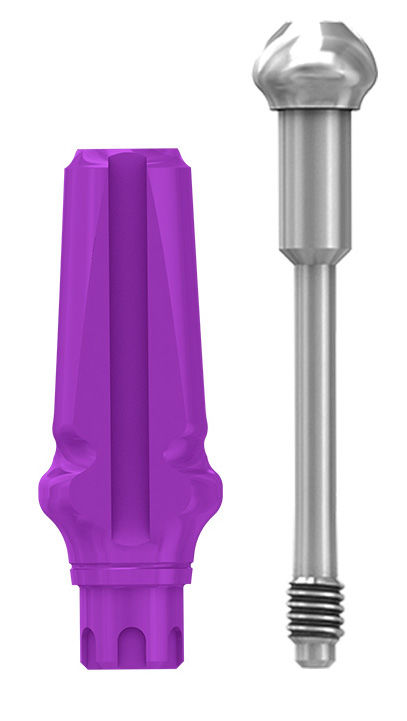

CS-IС481
Длина - 11 мм
Диаметр - 4,8 мм

CS-IС485
Длина - 15 мм
Диаметр - 4,8 мм

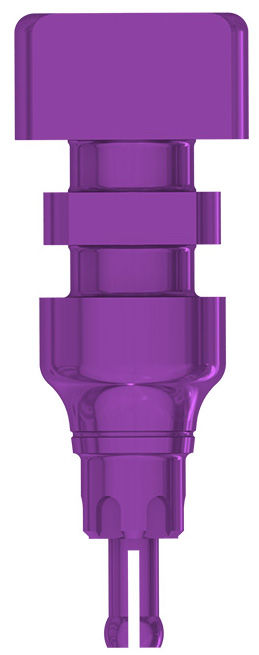

CS-PF375
Слепочная головка
Длина - 16,3 мм
Диаметр - 4,8 мм
Открытая ложка

CS-IO391
Длина - 11 мм
Диаметр - 3,9 мм

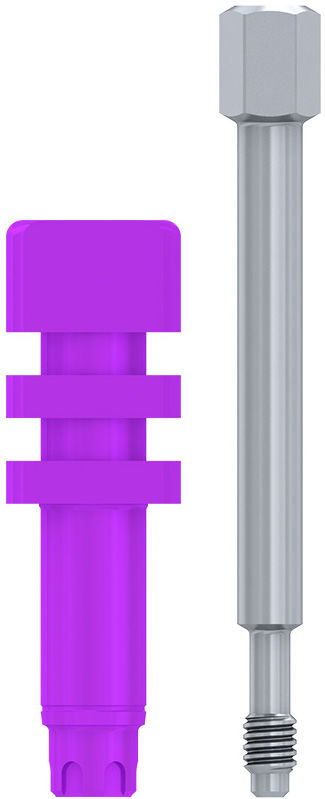

CS-IO395
Длина - 15 мм
Диаметр - 3,9 мм

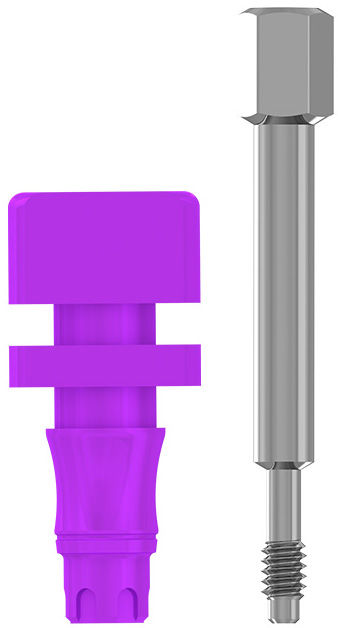

CS-IO375
Длина - 11 мм
Диаметр - 4,8 мм

CS-IO485
Длина - 15 мм
Диаметр - 4,8 мм
Аналог

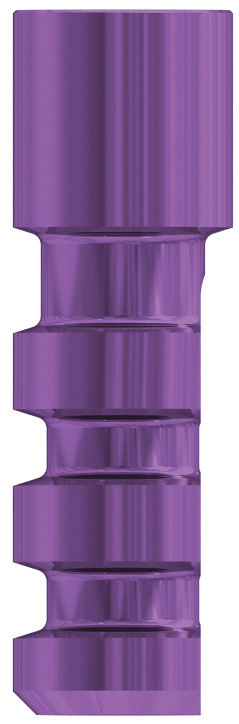

CS-RSM10
Аналог имплантата
Стандартная платформа

Широкая ортопедическая платформа имплантата С1
Закрытая ложка

CW-IT300
Слепочный трансфер закрытой ложки с пластиковым колпачком

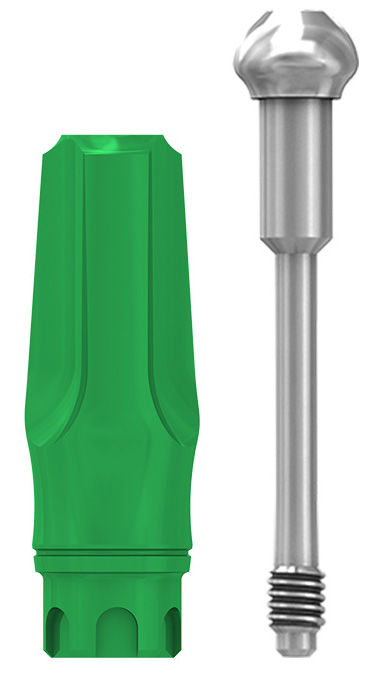

CW-IС551
Длина - 11 мм
Диаметр - 5,5 мм

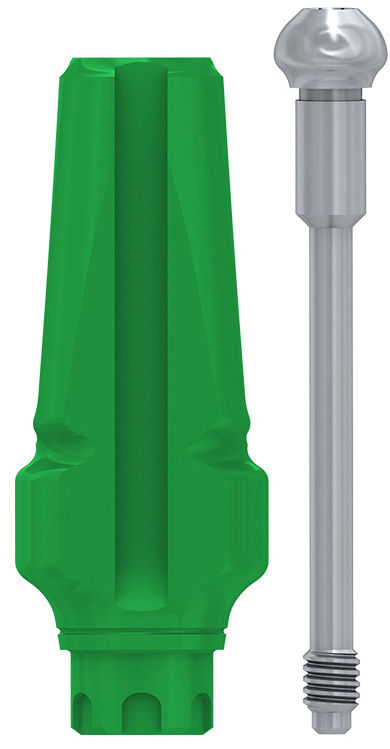

CW-IС555
Длина - 15 мм
Диаметр - 5,5 мм

CW-PF500
Слепочная головка
Длина - 16,6 мм
Диаметр - 5,5 мм
Открытая ложка

CW-IO501
Длина - 11 мм
Диаметр - 5 мм

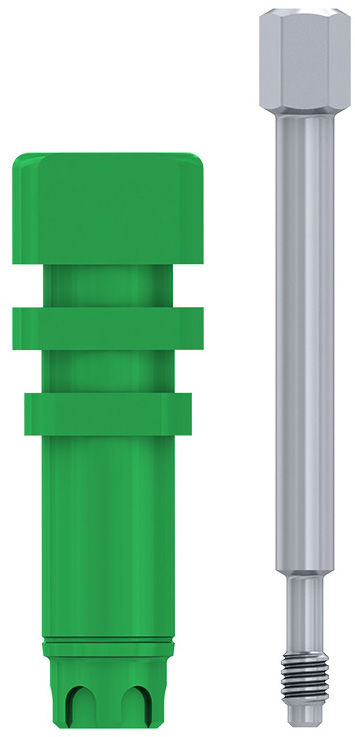

CW-IO505
Длина - 15 мм
Диаметр - 5 мм

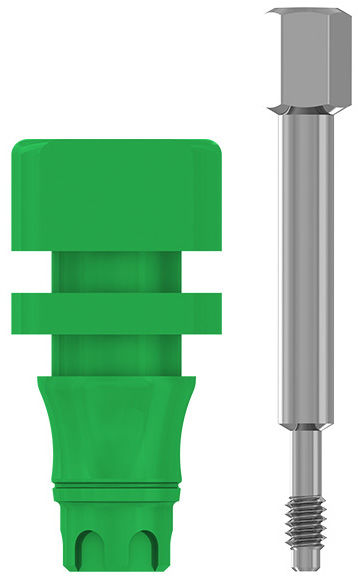

CW-IO500
Длина - 11 мм
Диаметр - 5,5 мм

CW-IO555
Длина - 15 мм
Диаметр - 5,5 мм
Аналог

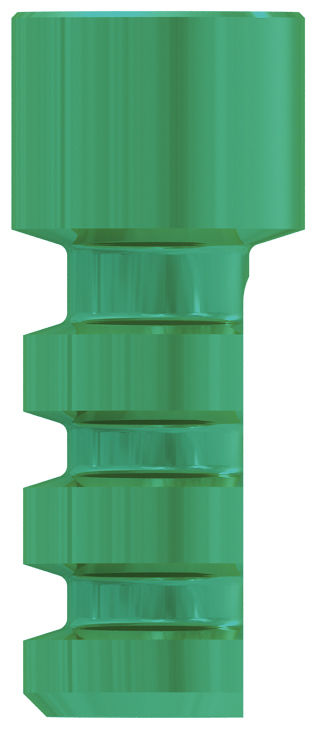

CW-RSM10
Аналог имплантата
Щирокая платформа
Временные абатменты для имплантатов с коническим соединением С1

Узкая ортопедическая платформа имплантата С1
Временные титановые абатменты

CN-TCI13
Высота - 1 мм
Диаметр - 4 мм

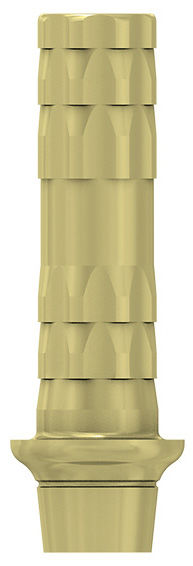

CN-TC013
Высота - 1 мм
Диаметр - 4 мм

CN-TCI23
Высота - 2 мм
Диаметр - 4 мм

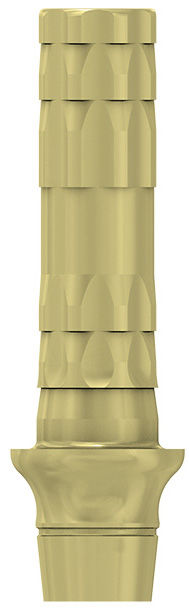

CN-TC023
Высота - 2 мм
Диаметр - 4 мм

CN-TCI33
Высота - 3 мм
Диаметр - 4 мм

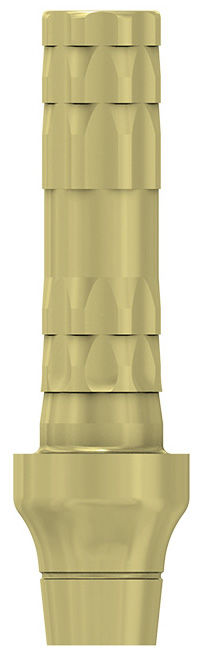

CN-TC033
Высота - 3 мм
Диаметр - 4 мм
Временные пластиковые (PEEK) абатменты

CN-TPH50
Диаметр - 3,5 мм

CN-TPA10
Высота - 1,5 мм
Диаметр - 4 мм

Стандартная ортопедическая платформа имплантата С1
Временные титановые абатменты

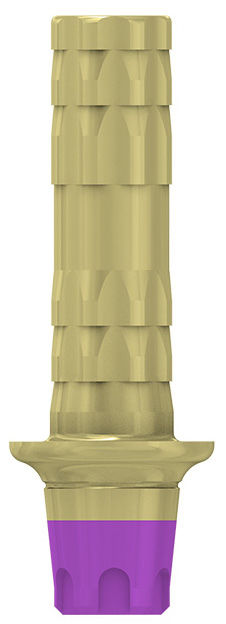

CS-TCI13
Высота - 1 мм
Диаметр - 4,8 мм

CS-TC013
Высота - 1 мм
Диаметр - 4,8 мм

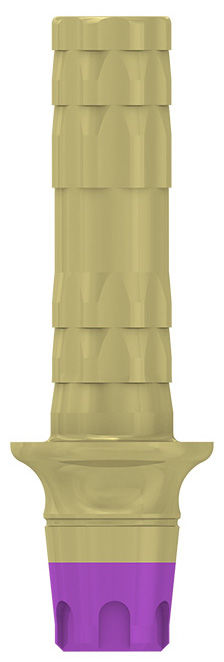

CS-TCI23
Высота - 2 мм
Диаметр - 4,8 мм

CS-TC023
Высота - 2 мм
Диаметр - 4,8 мм

CS-TCI33
Высота - 3 мм
Диаметр - 4,8 мм

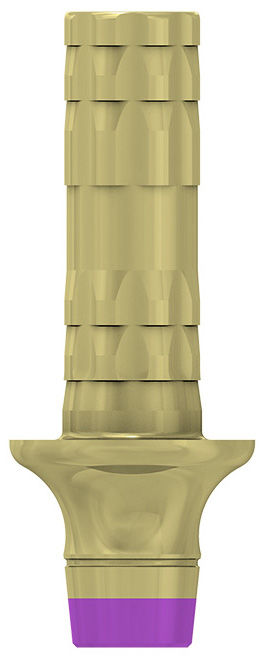

CS-TC033
Высота - 3 мм
Диаметр - 4,8 мм

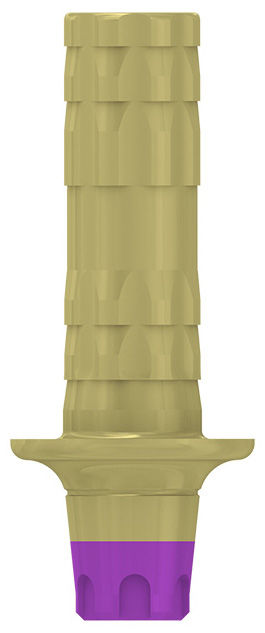

VS-TCI13
Высота - 1 мм
Диаметр - 5,8 мм

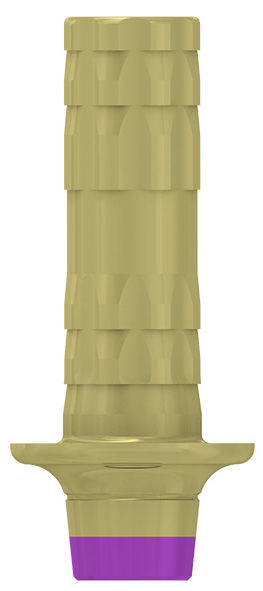

VS-TC013
Высота - 1 мм
Диаметр - 5,8 мм

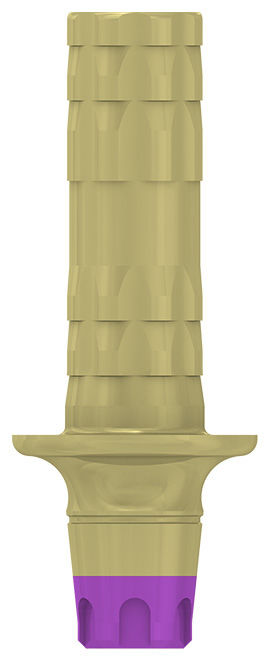

VS-TCI23
Высота - 2 мм
Диаметр - 5,8 мм

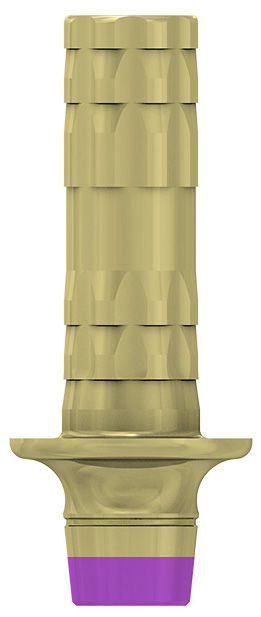

VS-TC023
Высота - 2 мм
Диаметр - 5,8 мм

VS-TCI33
Высота - 3 мм
Диаметр - 5,8 мм

VS-TC033
Высота - 3 мм
Диаметр - 5,8 мм
Временные пластиковые (PEEK) абатменты

CS-TPH50
Диаметр - 3,5 мм

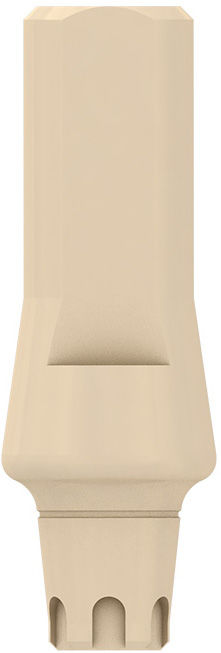

CS-TPA10
Высота - 1,5 мм
Диаметр - 4,8 мм

Широкая ортопедическая платформа имплантата С1
Временные титановые абатменты

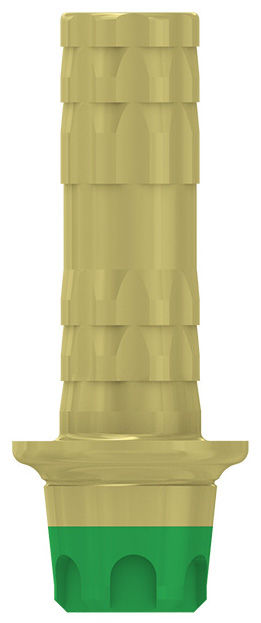

CW-TCI13
Высота - 1 мм
Диаметр - 5,5 мм

CW-TC013
Высота - 1 мм
Диаметр - 5,5 мм

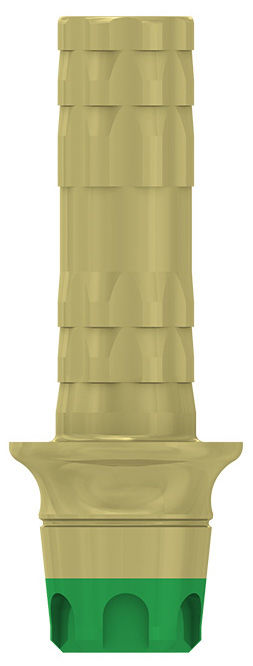

CW-TCI23
Высота - 2 мм
Диаметр - 5,5 мм

CW-TC023
Высота - 2 мм
Диаметр - 5,5 мм

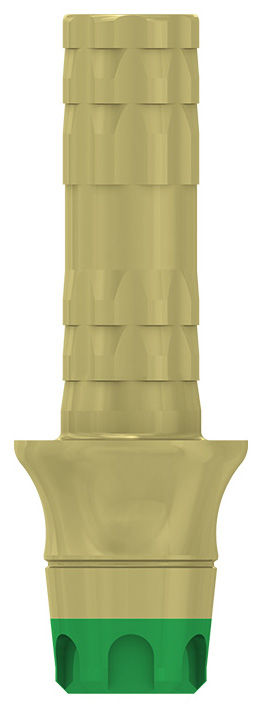

CW-TCI33
Высота - 3 мм
Диаметр - 5,5 мм

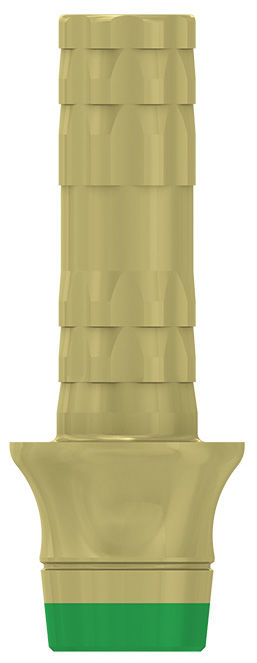

CW-TC033
Высота - 3 мм
Диаметр - 5,5 мм
Временные пластиковые (PEEK) абатменты

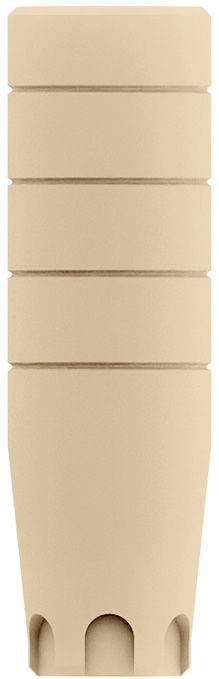

CW-TPH50
Диаметр - 4,8 мм

CW-TPA10
Высота - 1,5 мм
Диаметр - 5,5 мм
Ортопедические элементы для цементной фиксации для имплантатов с коническим соединением С1
Прямые стандартные абатменты

Узкая ортопедическая платформа

CN-MAC10
Выс. уступа - 1 мм
Диаметр - 4 мм

CN-MAC30
Выс. уступа - 3 мм
Диаметр - 4 мм

Стандартная ортопедическая платформа имплантата С1

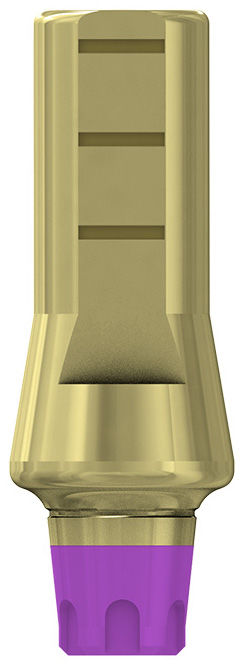

CS-MAC10
Выс. уступа - 1 мм
Диаметр - 4,8 мм

CS-MC103
Выс. уступа - 3 мм
Диаметр - 4,8 мм

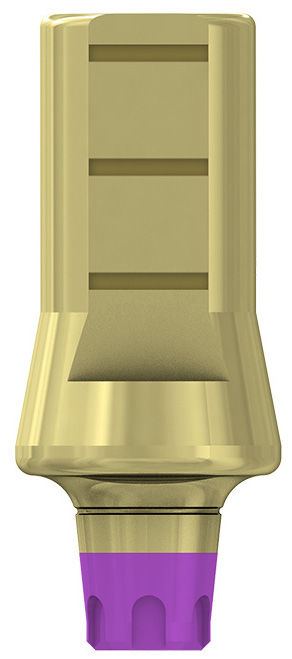

VS-MC101
Выс. уступа - 1 мм
Диаметр - 5,8 мм

VS-MC103
Выс. уступа - 3 мм
Диаметр - 5,8 мм

Широкая ортопедическая платформа имплантата С1

CW-SMAC1
Выс. уступа - 1 мм
Диаметр - 5,5 мм

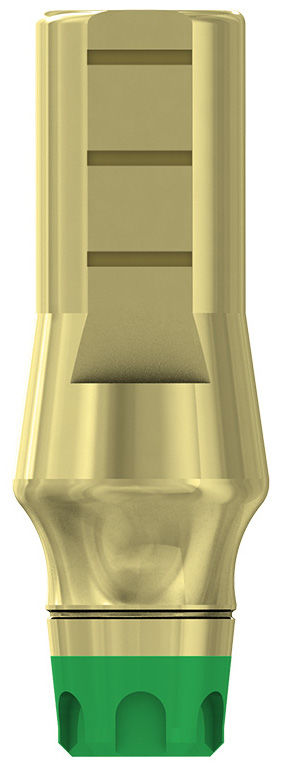

CW-MC103
Выс. уступа - 3 мм
Диаметр - 5,5 мм
Прямые трансгингивальные абатменты
Все трансгингивальные абатменты комплектуются вижигаемыми колпачками с антиротационным компонентом и ортопедическими винтами. Выжигаемые колпачки без антиротационного компонента, можно приобрести отдельно.

Узкая ортопедическая платформа

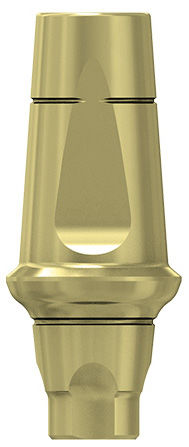

CN-CPK61
Выс. уступа - 1 мм
Диаметр - 4 мм

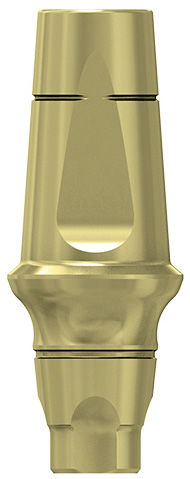

CN-CPK62
Выс. уступа - 2 мм
Диаметр - 4 мм

CN-CPK63
Выс. уступа - 3 мм
Диаметр - 4 мм

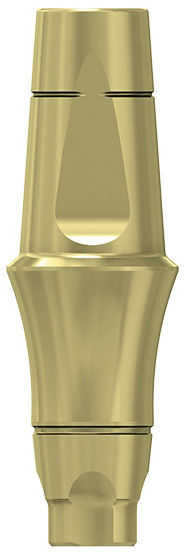

CN-CPK64
Выс. уступа - 4 мм
Диаметр - 4 мм

MN-ICH40
Выжигаемый колпачок с антиротационным компонентом

MN-ICO40
Выжигаемый колпачок без антиротационного компонента

Стандартная ортопедическая платформа имплантата С1
Стандартный профиль

CS-CPK61
Выс. уступа - 1 мм
Диаметр - 4,8 мм

CS-CPK62
Выс. уступа - 2 мм
Диаметр - 4,8 мм

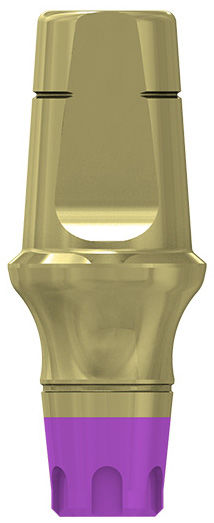

CS-CPK63
Выс. уступа - 3 мм
Диаметр - 4,8 мм

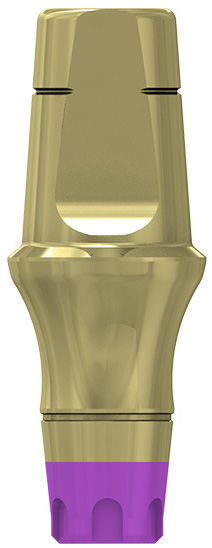

CS-CPK64
Выс. уступа - 4 мм
Диаметр - 4,8 мм

MD-ICH40
Выжигаемый колпачок с антиротационным компонентом

MD-ICO40
Выжигаемый колпачок без антиротационного компонента
Широкий профиль

VS-P6155
Выс. уступа - 1 мм
Диаметр - 5,5 мм

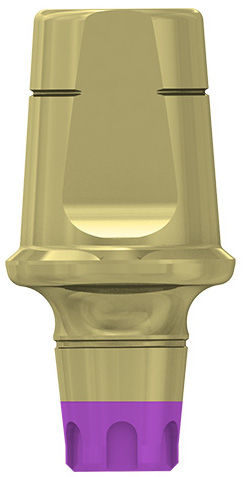

VS-P6255
Выс. уступа - 2 мм
Диаметр - 5,5 мм

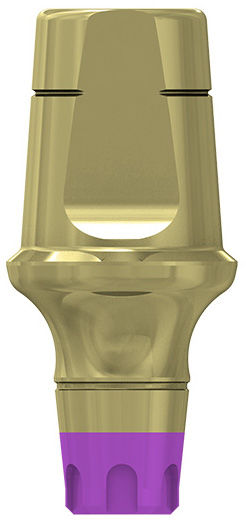

VS-P6355
Выс. уступа - 3 мм
Диаметр - 5,5 мм

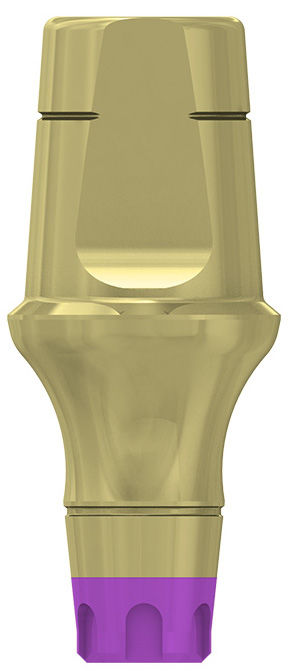

VS-P6455
Выс. уступа - 4 мм
Диаметр - 5,5 мм

MD-ICH40
Выжигаемый колпачок с антиротационным компонентом

MD-ICO40
Выжигаемый колпачок без антиротационного компонента

Широкая ортопедическая платформа имплантата С1

CW-CPK61
Выс. уступа - 1 мм
Диаметр - 4 мм

CW-CPK62
Выс. уступа - 2 мм
Диаметр - 4 мм

CW-CPK63
Выс. уступа - 3 мм
Диаметр - 4 мм

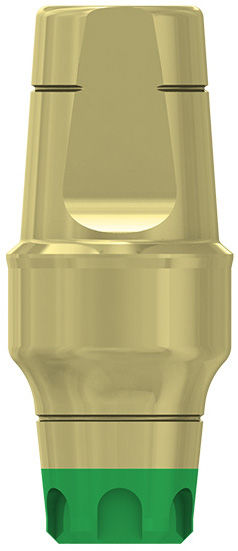

CW-CPK64
Выс. уступа - 4 мм
Диаметр - 4 мм

MW-ICH40
Выжигаемый колпачок с антиротационным компонентом

MW-ICO40
Выжигаемый колпачок без антиротационного компонента
Прямые эстетические абатменты

Узкая ортопедическая платформа

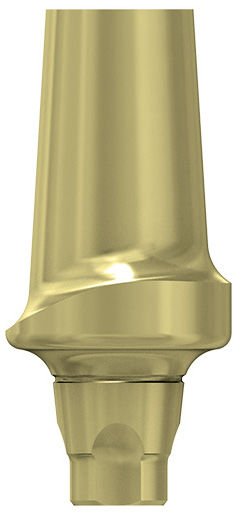

CN-AN001
Выс. уступа - 1 мм
Диаметр - 4,8 мм

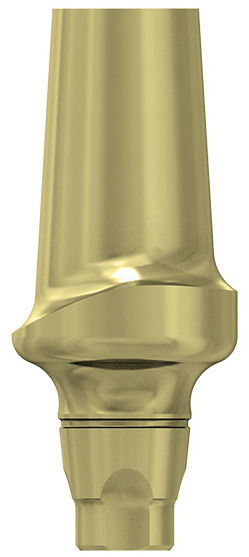

CN-AT002
Выс. уступа - 2 мм
Диаметр - 4,8 мм

CN-AN003
Выс. уступа - 3 мм
Диаметр - 4,8 мм

Стандартная ортопедическая платформа имплантата С1
Стандартный профиль

CS-A0010
Выс. уступа - 1 мм
Диаметр - 4,8 мм

CS-AT002
Выс. уступа - 2 мм
Диаметр - 4,8 мм

CS-A0030
Выс. уступа - 3 мм
Диаметр - 4,8 мм
Широкий профиль

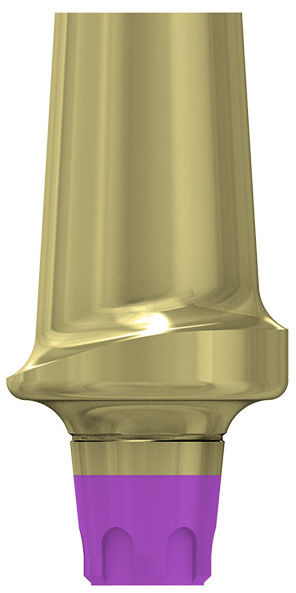

VS-AT001
Выс. уступа - 1 мм
Диаметр - 5,8 мм

VS-AT002
Выс. уступа - 2 мм
Диаметр - 5,8 мм

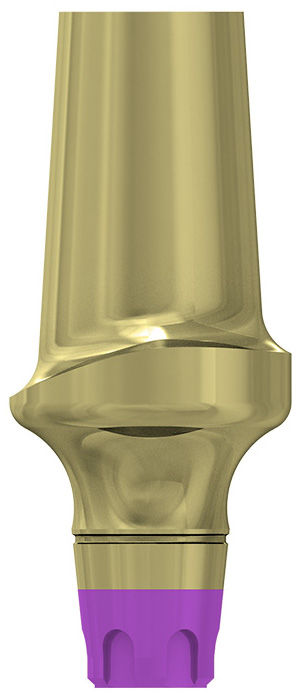

VS-AT003
Выс. уступа - 3 мм
Диаметр - 5,8 мм

Широкая ортопедическая платформа имплантата С1

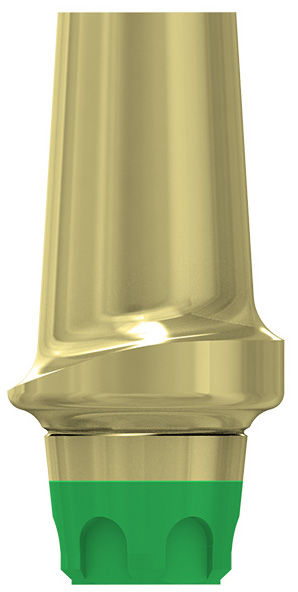

CW-AT001
Выс. уступа - 1 мм
Диаметр - 5,5 мм

CW-AT002
Выс. уступа - 2 мм
Диаметр - 5,5 мм

CW-AT003
Выс. уступа - 3 мм
Диаметр - 5,5 мм
Угловые эстетические абатменты

Узкая ортопедическая платформа
10o

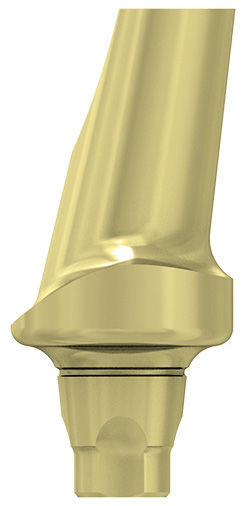

CN-AN010
Выс. уступа - 1 мм
Диаметр - 4,8 мм

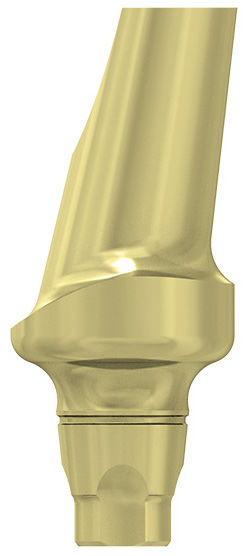

CN-AT102
Выс. уступа - 2 мм
Диаметр - 4,8 мм

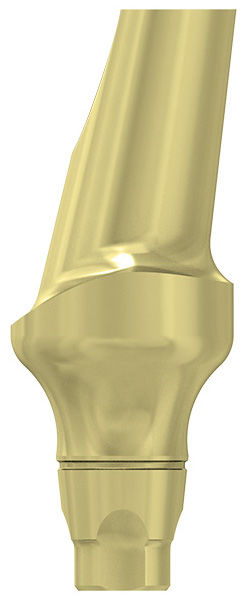

CN-AN310
Выс. уступа - 3 мм
Диаметр - 4,8 мм
20o

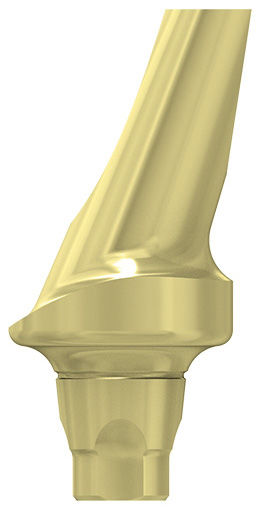

CN-AN020
Выс. уступа - 1 мм
Диаметр - 4,8 мм

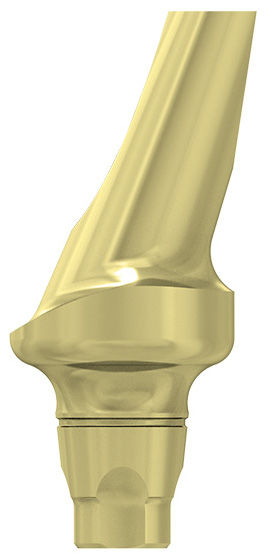

CN-AT202
Выс. уступа - 2 мм
Диаметр - 4,8 мм

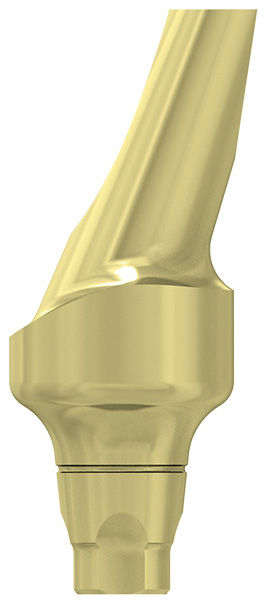

CN-AN320
Выс. уступа - 3 мм
Диаметр - 4,8 мм

Стандартная ортопедическая платформа имплантата С1
15o

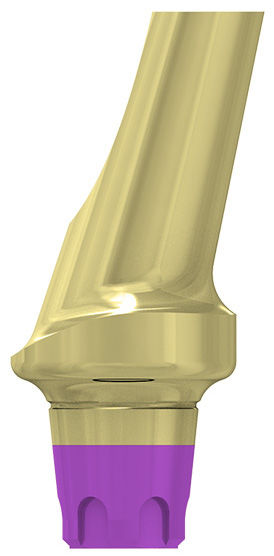

CS-A1510
Выс. уступа - 1 мм
Диаметр - 4,8 мм

CS-AT152
Выс. уступа - 2 мм
Диаметр - 4,8 мм

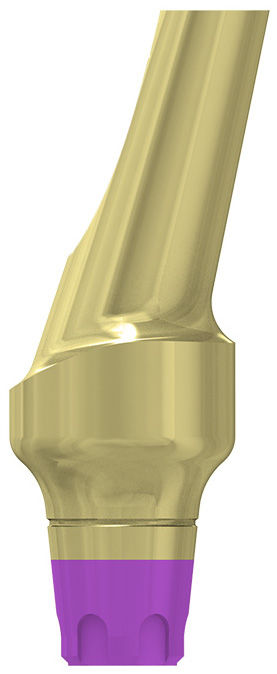

CS-A1530
Выс. уступа - 3 мм
Диаметр - 4,8 мм

CS-AN151
Выс. уступа - 1 мм
Диаметр - 5,5 мм

VS-AT152
Выс. уступа - 2 мм
Диаметр - 5,5 мм

VS-AT153
Выс. уступа - 3 мм
Диаметр - 5,5 мм
25o

CS-A2510
Выс. уступа - 1 мм
Диаметр - 4,8 мм

CS-AT252
Выс. уступа - 2 мм
Диаметр - 4,8 мм

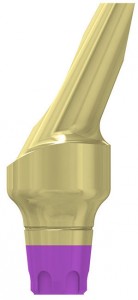

CS-A2530
Выс. уступа - 3 мм
Диаметр - 4,8 мм

CS-AN251
Выс. уступа - 1 мм
Диаметр - 5,8 мм

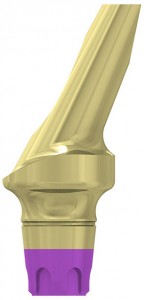

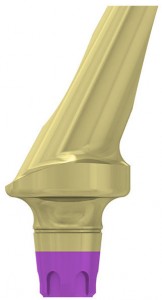

VS-AT252
Выс. уступа - 2 мм
Диаметр - 5,8 мм

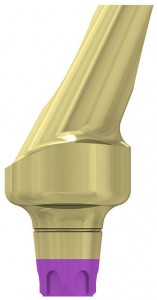

VS-AT253
Выс. уступа - 3 мм
Диаметр - 5,8 мм
Спецификация
Ортопедические элементы винтовой фиксации для имплантатов с коническим соединением С1
Приливаемые абатменты с основой из сплава
Все абатменты комплектуются винтами

Узкая ортопедическая платформа

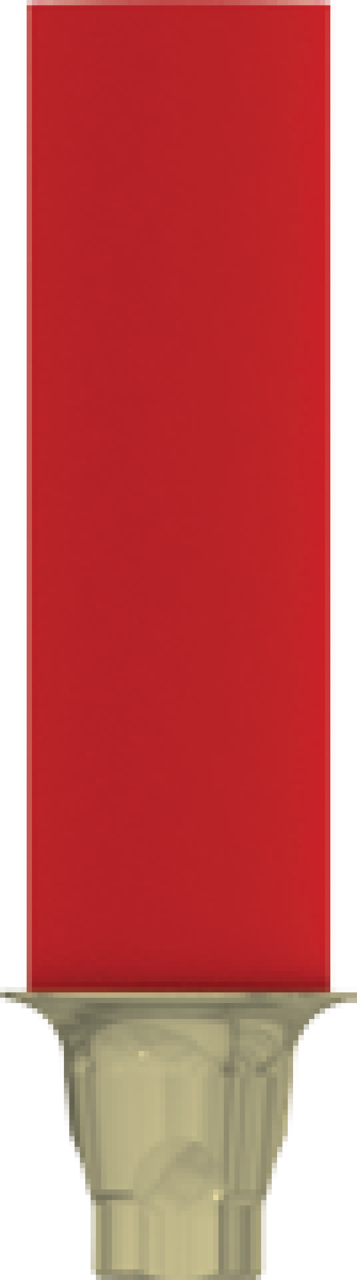

CN-GPC10
Пластиковый выжигаемый абатмент с основой из сплава с антиротационным компонентом

CN-GP010
Пластиковый выжигаемый абатмент с основой из сплава без антиротационного компонента

Стандартная ортопедическая платформа

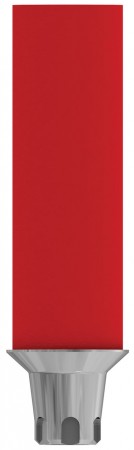

CS-GPC10
Пластиковый выжигаемый абатмент с основой из сплава с антиротационным компонентом

CS-GP010
Пластиковый выжигаемый абатмент с основой из сплава без антиротационного компонента

Широкая ортопедическая платформа

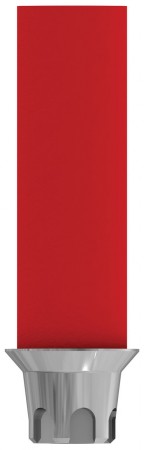

CW-GPC10
Пластиковый выжигаемый абатмент с основой из сплава с антиротационным компонентом

CW-GP010
Пластиковый выжигаемый абатмент с основой из сплава без антиротационного компонента
Ортопедические винты

Узкая ортопедическая платформа

MN-S0160
Ортопедический винт для узкой платформы


Стандартная и широкая ортопедические платформы

MD-S0200
Ортопедический винт (Мини)
Длина - 6,9 мм

MD-S0220*
Ортопедический винт (Стандарт)
Длина - 7,6 мм

MD-S0222
Ортопедический винт (Средний)
Длина - 12 мм

MD-S0224
Ортопедический винт (Длинный)
Длина - 14 мм

MD-G0220
Ортопедический винт из сплава
Длина - 7,7 мм
MD-S0220 - Входит в комплект всех супраструктур MIS на стандартную и широкую платформы
Система многокомпонентного абатмента (Multi Unit)

Узкая ортопедическая платформа

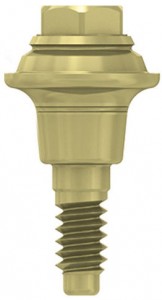

CM-N1480
Выс. уступа - 1 мм

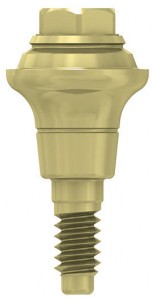

CM-N2480
Выс. уступа - 2 мм

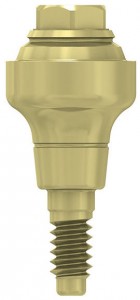

CM-N3480
Выс. уступа - 3 мм

CM-N4480
Выс. уступа - 4 мм

CM-N5480
Выс. уступа - 5 мм

Стандартная ортопедическая платформа

CM-S1480
Выс. уступа - 1 мм

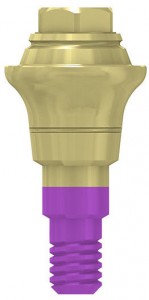

CM-S2480
Выс. уступа - 2 мм

CM-S3480
Выс. уступа - 3 мм

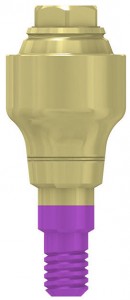

CM-S4480
Выс. уступа - 4 мм

CM-S5480
Выс. уступа - 5 мм

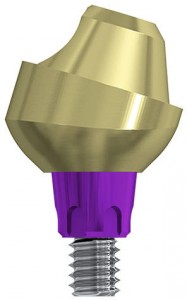

CM-SA171
Выс. уступа - 1 мм
Угол - 17o

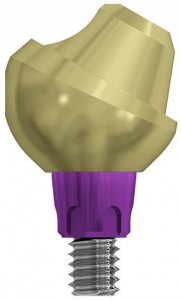

CM-SA301
Выс. уступа - 1 мм
Угол - 30o

Широкая ортопедическая платформа

CM-W1480
Выс. уступа - 1 мм

CM-W3480
Выс. уступа - 3 мм

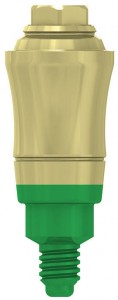

CM-W5480
Выс. уступа - 5 мм

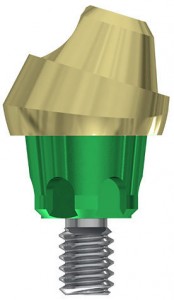

CM-WA171
Выс. уступа - 1 мм
Угол - 17o

CM-WA301
Выс. уступа - 1 мм
Угол - 30o
Ортопедические элементы для многокомпонентного абатмента

MT-MUR02
Универсальная отвертка для угловых многокомпонентных абатментов

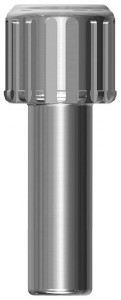

MT-RB225
Универсальная отвертка для прямых многокомпонентных абатментов

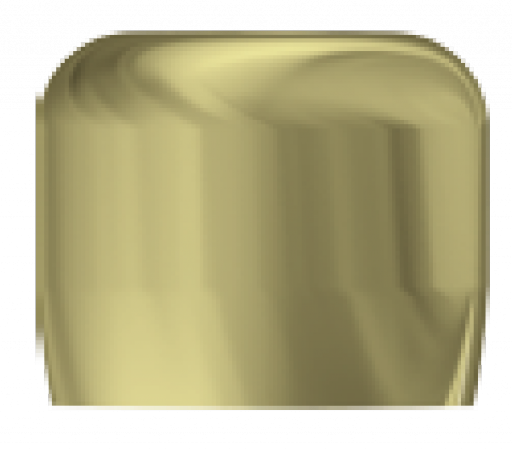

MU-H4480
Формирователь десны многокомпонентного абатмента

MU-CC480
Титановый колпачок для CAD/CAM

MU-SP102
Сканируемый абатмент

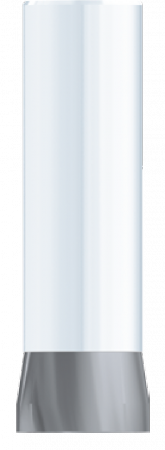

MU-MG480
Выжигаемый пластиковый цилиндр с основой из сплава

MU-CP048
Выжигаемый пластиковый цилиндр

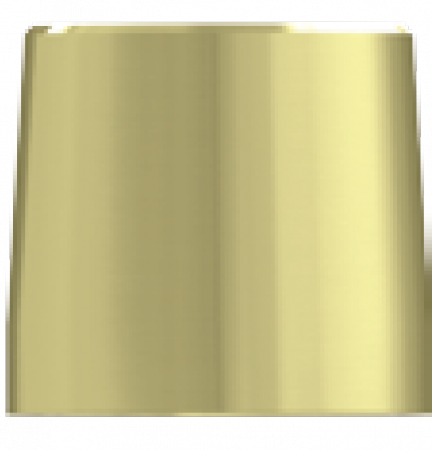

MU-BGC48
Основа из сплава для многокомпонентного абатмента

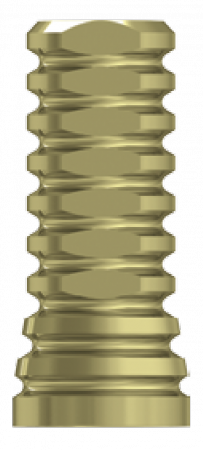

MU-T0480
Временный титановый абатмент

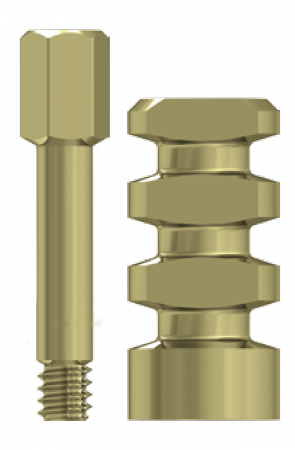

MU-I0480
Слепочный трансфер открытой ложки для многокомпонентного абатмента

MU-IT480
Слепочный трансфер закрытой ложки для многокомпонентного абатмента

MU-RSM48
Аналог многокомпонентного абатмента

MU-S220
Титановый винт для многокомпонентного абатмента

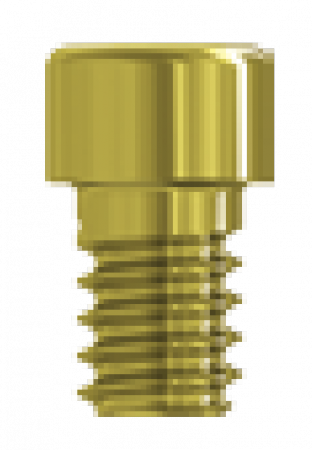

MU-G0220
Винт из сплава для многокомпонентного абатмента
Протокол установки многокомпонентных абатментов
А) Используя пластиковый держатель, установить (закрутить) многокомпонентный абатмент в имплантате.
B) Удалить пластиковый держатель.
С) Осуществить финальную закрутку абатмента с помощью ключа MT-RB225 и динамометрического ключа MT-RIO40
* Усилие при финальной закрутке многокомпонентного абатмента - 30 Н/см
А) Используя металлический держатель, установить и спозиционировать многокомпонентный абатмент в имплантате. Закрутить винт абатмента отверткой MT-MUR02.
B) Удалить металлический держатель вращением против часовой стрелки.
С) Осуществить финальную закрутку винта многокомпонентного абатмента с помощью отвертки MT-NMK02 и динамометрического ключа MT-RIO40.
* Усилие при финальной закрутке винта углового многокомпонентного абатмента - 20 Н/см

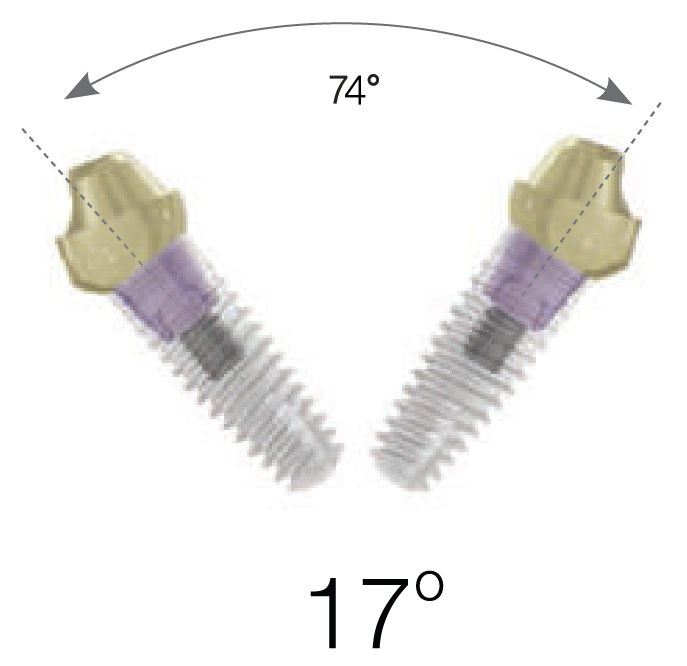

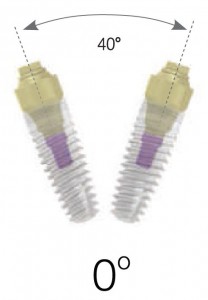

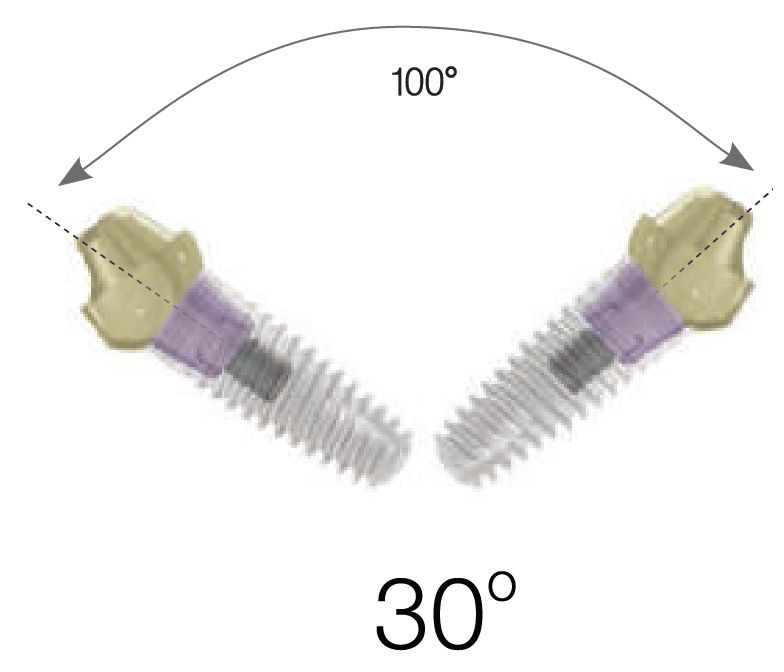

Спецификация многокомпонентных абатментов



Ортопедические элементы CAD/CAM для имплантатов с коническим соединением С1
Титановые основания для CAD/CAM (Ti Base)

Узкая ортопедическая платформа

CN-TB001
С антиротационным компонентом
Высота уступа - 0,5 мм

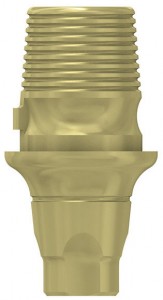

CN-TB015
С антиротационным компонентом
Высота уступа - 1,5 мм

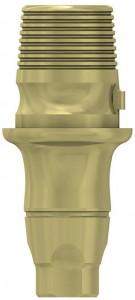

CN-TB030
С антиротационным компонентом
Высота уступа - 3 мм

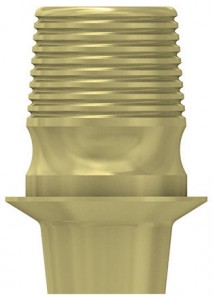

CN-TB002
Без антиротационного компонента
Высота уступа - 0,5 мм

CN-TBF15
Без антиротационного компонента
Высота уступа - 1,5 мм

CN-TBF30
Без антиротационного компонента
Высота уступа - 3 мм

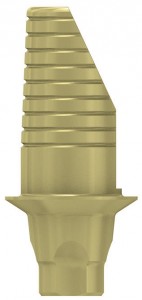

CN-IN060
Титановое основание для CAD/CAM (Угловое)
Высота уступа - 0,5 мм

CN-IN160
Титановое основание для CAD/CAM (Угловое)
Высота уступа - 1,5 мм

GI-SCH11
Выжигаемый пластиковый колпачок для прямого сканирования

Стандартная ортопедическая платформа

CS-TB001
С антиротационным компонентом
Высота уступа - 0,5 мм

CS-TB015
С антиротационным компонентом
Высота уступа - 1,5 мм

CS-TB030
С антиротационным компонентом
Высота уступа - 3 мм

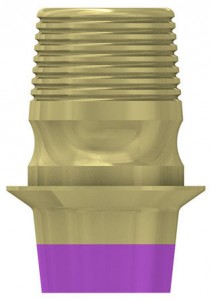

CS-TB002
Без антиротационного компонента
Высота уступа - 0,5 мм

CS-TBF15
Без антиротационного компонента
Высота уступа - 1,5 мм

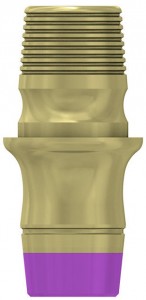

CS-TBF30
Без антиротационного компонента
Высота уступа - 3 мм

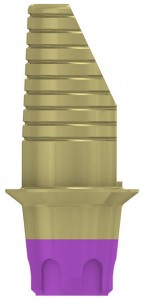

CS-IN060
Титановое основание для CAD/CAM (Угловое)
Высота уступа - 0,5 мм

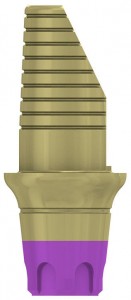

CS-IN160
Титановое основание для CAD/CAM (Угловое)
Высота уступа - 1,5 мм

GI-SCH11
Выжигаемый пластиковый колпачок для прямого сканирования

Широкая ортопедическая платформа

CW-TB001
С антиротационным компонентом
Высота уступа - 0,5 мм

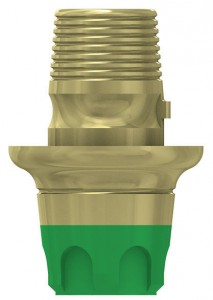

CW-TB015
С антиротационным компонентом
Высота уступа - 1,5 мм

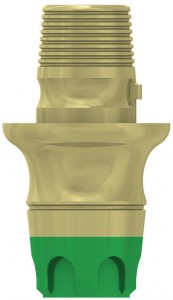

CW-TB030
С антиротационным компонентом
Высота уступа - 3 мм

CW-TB002
Без антиротационного компонента
Высота уступа - 0,5 мм

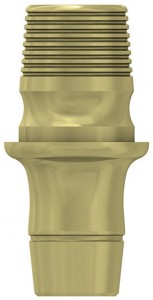

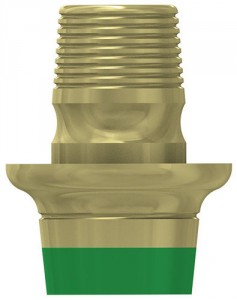

CW-TBF15
Без антиротационного компонента
Высота уступа - 1,5 мм

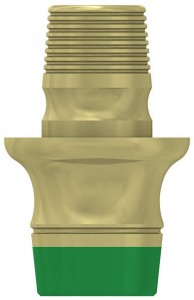

CW-TBF30
Без антиротационного компонента
Высота уступа - 3 мм

GI-WCH11
Выжигаемый пластиковый колпачок для прямого сканирования
Титановые заготовки (премилы) для CAD/CAM

Узкая ортопедическая платформа

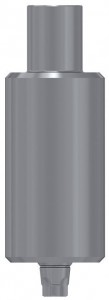

CN-IB091
Даметр - 9 мм

CN-IB121
Даметр - 12 мм

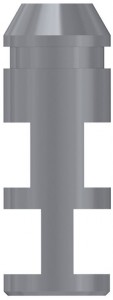

CN-MAB10
Аналог имплантата (держатель для фрезерного станка)

Стандартная ортопедическая платформа

CS-IB091
Даметр - 9 мм

CS-IB121
Даметр - 12 мм

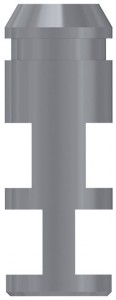

CS-MAB10
Аналог имплантата (держатель для фрезерного станка)

Широкая ортопедическая платформа

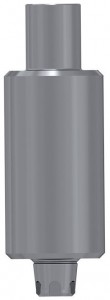

CW-IB091
Даметр - 9 мм

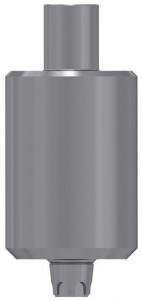

CW-IB121
Даметр - 12 мм

CW-MAB10
Аналог имплантата (держатель для фрезерного станка)
Сканируемые абатменты (скан посты)

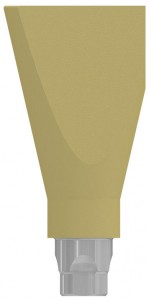

CN-SP102
Сканируемый абатмент (узкая пл-ма)

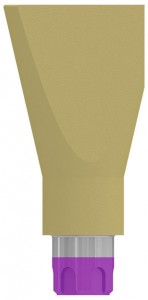

CS-SP102
ДСканируемый абатмент (стадартная пл-ма)

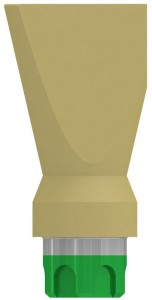

CW-SP102
Сканируемый абатмент (широкая пл-ма)
Запатентованная форма и уникальная поверхность сканируемых абатментов, позволяют использовать их без предварительной обработки специальным спреем. Сканируемые абатменты могут применяться как в лабораторном сканере, так и при внутриротовом методе сканирования.
Сканируемые абатменты можно приобрести отдельно или набором MK-0057, включающим: 3 сканируемых абатмента на каждую ортопедичесую платформу, а 3 сканируемых абатменты для системы Мульти Юнит.
Цифровые библиотеки MIS для CAD/CAM
Ортопедические элементы для съемного и условно-съемного протезирования для имплантатов с коническим соединением С1
Система многокомпонентного абатмента (Multi Unit)

Узкая ортопедическая платформа

CM-N1480
Выс. уступа - 1 мм

CM-N2480
Выс. уступа - 2 мм

CM-N3480
Выс. уступа - 3 мм

CM-N4480
Выс. уступа - 4 мм

CM-N5480
Выс. уступа - 5 мм

Стандартная ортопедическая платформа

CM-S1480
Выс. уступа - 1 мм

CM-S2480
Выс. уступа - 2 мм

CM-S3480
Выс. уступа - 3 мм

CM-S4480
Выс. уступа - 4 мм

CM-S5480
Выс. уступа - 5 мм

CM-SA171
Выс. уступа - 1 мм
Угол - 17o

CM-SA301
Выс. уступа - 1 мм
Угол - 30o

Широкая ортопедическая платформа

CM-W1480
Выс. уступа - 1 мм

CM-W3480
Выс. уступа - 3 мм

CM-W5480
Выс. уступа - 5 мм

CM-WA171
Выс. уступа - 1 мм
Угол - 17o

CM-WA301
Выс. уступа - 1 мм
Угол - 30o
Ортопедические элементы для многокомпонентного абатмента

MT-MUR02
Универсальная отвертка для угловых многокомпонентных абатментов

MT-RB225
Универсальная отвертка для прямых многокомпонентных абатментов

MU-H4480
Формирователь десны многокомпонентного абатмента

MU-CC480
Титановый колпачок для CAD/CAM

MU-SP102
Сканируемый абатмент

MU-MG480
Выжигаемый пластиковый цилиндр с основой из сплава

MU-CP048
Выжигаемый пластиковый цилиндр

MU-BGC48
Основа из сплава для многокомпонентного абатмента

MU-T0480
Временный титановый абатмент

MU-I0480
Слепочный трансфер открытой ложки для многокомпонентного абатмента

MU-IT480
Слепочный трансфер закрытой ложки для многокомпонентного абатмента

MU-RSM48
Аналог многокомпонентного абатмента

MU-S220
Титановый винт для многокомпонентного абатмента

MU-G0220
Винт из сплава для многокомпонентного абатмента
Протокол установки многокомпонентных абатментов
А) Используя пластиковый держатель, установить (закрутить) многокомпонентный абатмент в имплантате.
B) Удалить пластиковый держатель.
С) Осуществить финальную закрутку абатмента с помощью ключа MT-RB225 и динамометрического ключа MT-RIO40
* Усилие при финальной закрутке многокомпонентного абатмента - 30 Н/см
А) Используя металлический держатель, установить и спозиционировать многокомпонентный абатмент в имплантате. Закрутить винт абатмента отверткой MT-MUR02.
B) Удалить металлический держатель вращением против часовой стрелки.
С) Осуществить финальную закрутку винта многокомпонентного абатмента с помощью отвертки MT-NMK02 и динамометрического ключа MT-RIO40.
* Усилие при финальной закрутке винта углового многокомпонентного абатмента - 20 Н/см
Спецификация многокомпонентных абатментов



Система шаровидного абатмента

Узкая ортопедическая платформа

CN-B1330
Выс. уступа - 1 мм

CN-B2330
Выс. уступа - 2 мм

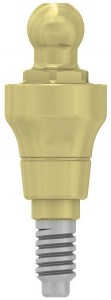

CN-B3330
Выс. уступа - 3 мм

CN-B4330
Выс. уступа - 4 мм

Стандартная ортопедическая платформа

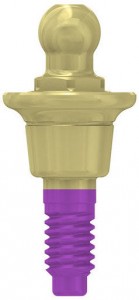

CS-B1375
Выс. уступа - 1 мм

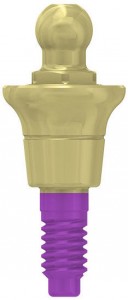

CS-B2375
Выс. уступа - 2 мм

CS-B3375
Выс. уступа - 3 мм

CS-B4375
Выс. уступа - 4 мм

CS-B5375
Выс. уступа - 5 мм

Широкая ортопедическая платформа

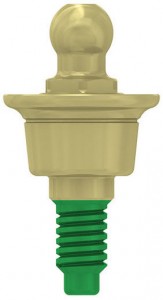

CW-B1500
Выс. уступа - 1 мм

CW-B3500
Выс. уступа - 3 мм

CW-B5500
Выс. уступа - 5 мм
Спецификация шаровидних абатментов
Ортопедические элементы для шаровидного абатмента

MT-RB225
Ключ для шаровидного абатмента

MT-TSD10
Отвертка для титановой матрицы (MB-TTP10)

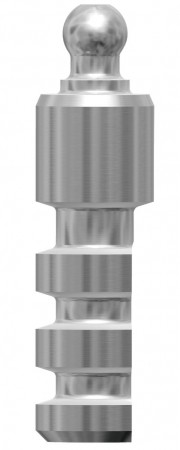

MB-RS375
Аналог шаровидного абатмента

MB-SF200
Пластиковая матрица

MB-GPS10
Матрица из сплава

MB-TTP10
Титановая матрица

MB-TBS20
Мягкое кольцо для титановой матрицы

MB-TBS10
Стандартное кольцо для титановой матрицы

MB-DMH10
Двойной комплект матриц

MB-PPR10
Мягкая пластиковая втулка для металлической матрицы

MB-PPC10
Стандартная пластиковая втулка для металлической матрицы
* Все ортопедические элементы (матрицы, аналоги, ключи) шаровидного абатмента являются единными для всех имплантатов MIS, независимо от типа соединения и платформ. ** Усилие при финальной закрутки шаровидного абатмента - 30 Н/см.
Система "OT Equator" для имплантатов с коническим соединением С1

Узкая ортопедическая платформа

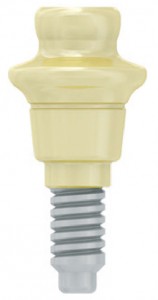

СK-NOE1
Высота - 1 мм

СK-NOE2
Высота - 2 мм

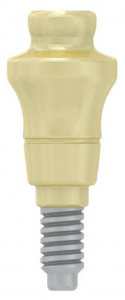

СK-NOE3
Высота - 3 мм

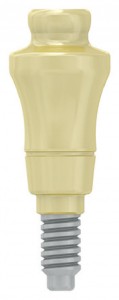

СK-NOE4
Высота - 4 мм

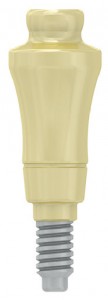

СK-NOE5
Высота - 5 мм

* OT Equator поставляется только в комплекте. Комплект содержит: абатмент OT Equator, комплект матриц и кольцо для перебазировки.

Стандартная ортопедическая платформа

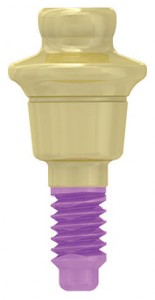

СK-SOE1
Высота - 1 мм

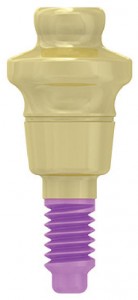

СK-SOE2
Высота - 2 мм

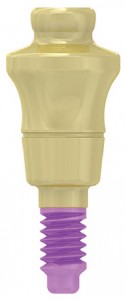

СK-SOE3
Высота - 3 мм

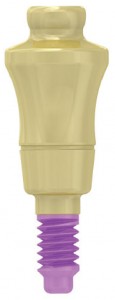

СK-SOE4
Высота - 4 мм

СK-SOE5
Высота - 5 мм

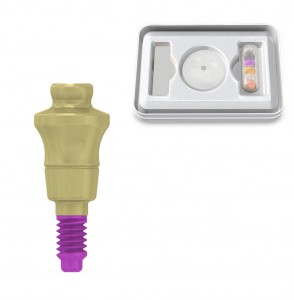

* OT Equator поставляется только в комплекте. Комплект содержит: абатмент OT Equator, комплект матриц и кольцо для перебазировки.

Широкая ортопедическая платформа

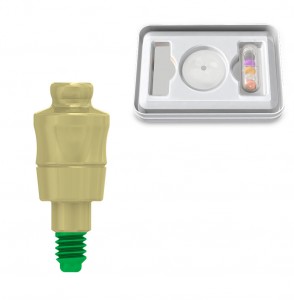

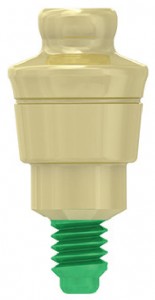

СK-WOE1
Высота - 1 мм

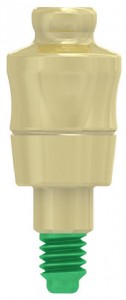

СK-WOE3
Высота - 3 мм

СK-WOE5
Высота - 5 мм

* OT Equator поставляется только в комплекте. Комплект содержит: абатмент OT Equator, комплект матриц и кольцо для перебазировки.
Спецификация элементов системы OT Equators
Ортопедические элементы системы OT Equators

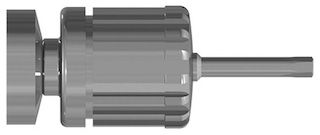

MT-RDS30
Универсальная короткая отвертка

MT-RDL30
Универсальная длинная отвертка

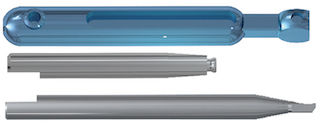

ET-IT001
Ручной ключ для смены матриц OT Equator

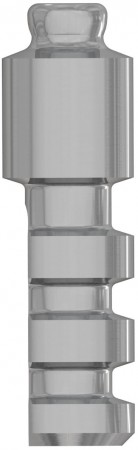

OE-RSM60
Аналог OT Equators

OE-IC002
Слепочный трансфер OT Equators

OE-MH001
Металлическая матрица OT Equators

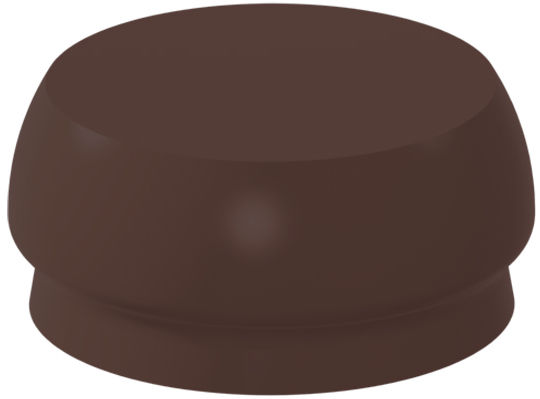

OE-RCB01
Пластиковая техническая матрица

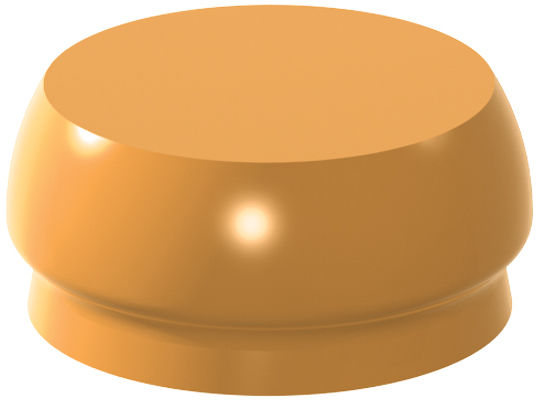

OE-RCY01
Пластиковая матрица (желтая) Экстра мягкая ретенция 0,6 кг

OE-RCP01
Пластиковая матрица (розовая) Мягкая ретенция 1,2 кг

OE-RCW01
Пластиковая матрица (белая) Средняя ретенция 1,8 кг

OE-RCV01
Пластиковая матрица (фиолетовая) Высокая ретенция 2,7 кг
Балочная система на имплантатах с коническим соединением С1

MM-TRU10
Титановая балка. Овальное сечение.
Длина - 50 мм
Высота - 2,9 мм

MM-TC100
Балка из сплава. Круглое сечение.
Длина - 3,5 мм
Высота - 2,5 мм

MM-GRU10
Балка из сплава. Овальное сечение.
Длина - 50 мм
Высота - 2,8 мм

MM-PC100
Пластиковый бар. Круглое сечение.
Длина - 85 мм
Высота - 2 мм

MM-PBU10
Пластиковый бар. Овальное сечение.
Длина - 80 мм
Высота - 2,3 мм

MM-GB100
Бар из сплава. Круглое сечение.
Длина - 50 мм
Высота - 1,9 мм

MM-GBU10
Бар из сплава. Овальное сечение.
Длина - 50 мм
Высота - 2,3 мм
